Barrera Metálica
con Rodillos

Rolling Barrier System

Una solución orientada a proteger vidas
y reducir la severidad de los impactos.

¿CÓMO FUNCIONA?

Funcionamiento
del sistema

La barrera metálica con rodillos transforma la energía de impacto, la absorbe y la disipa a través del movimiento rotacional de sus rodillos, ayudando a redirigir el vehículo de forma controlada.

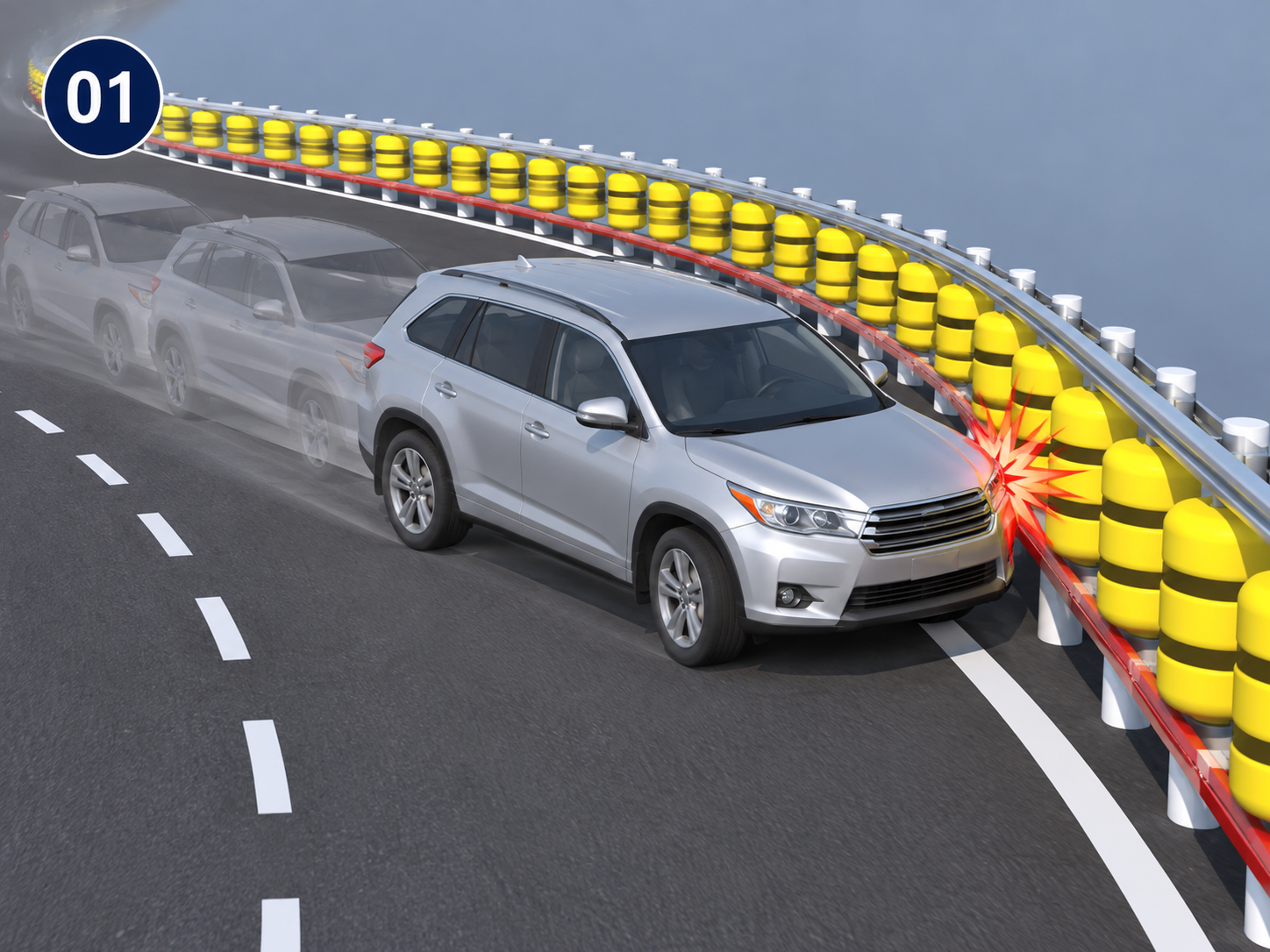

01. Vehículo impactando lateralmente contra la Barrera Metálica con Rodillos
01Impacto

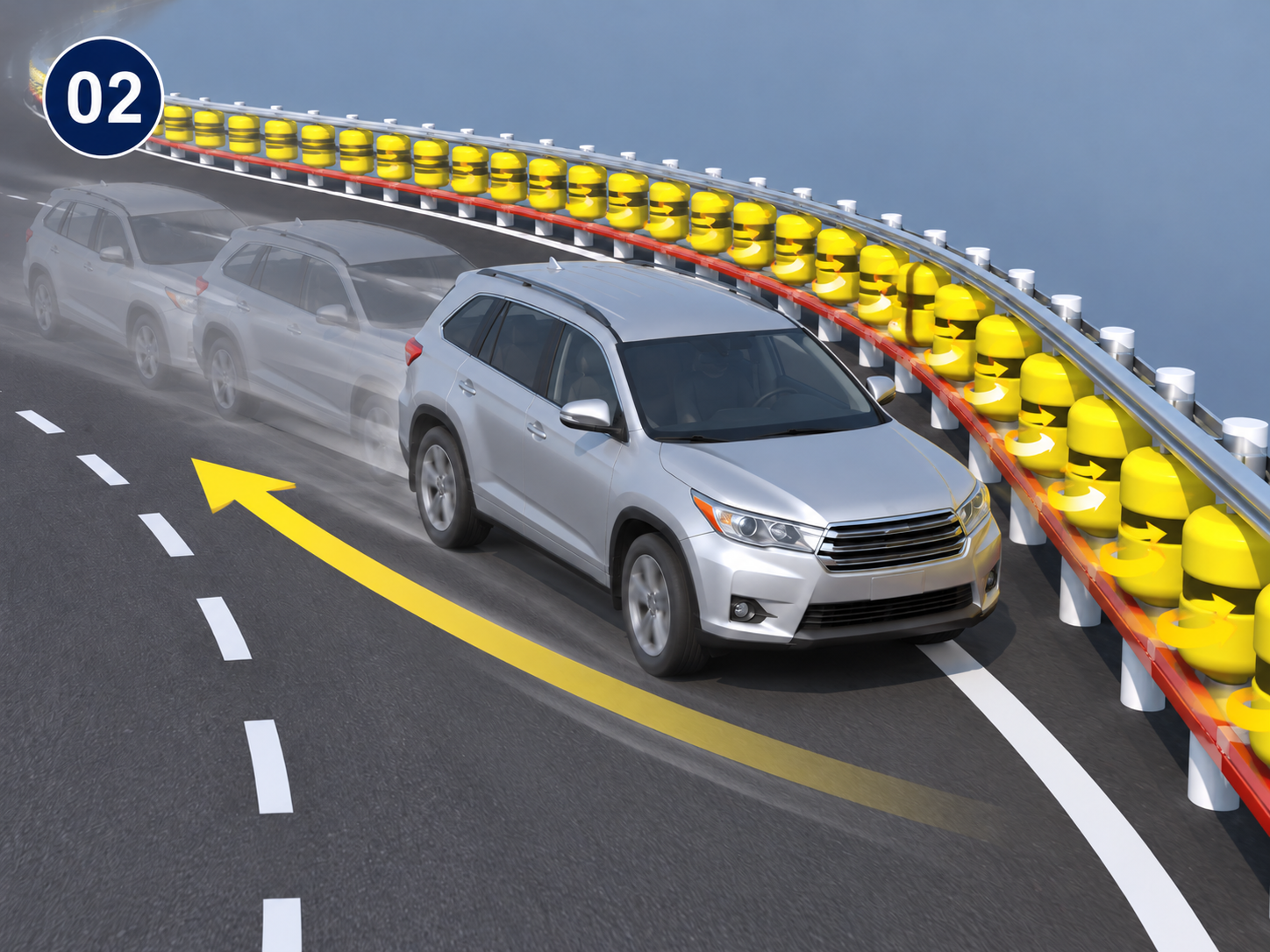

02. Rodillos girando durante la absorción y disipación de energía
02Absorción

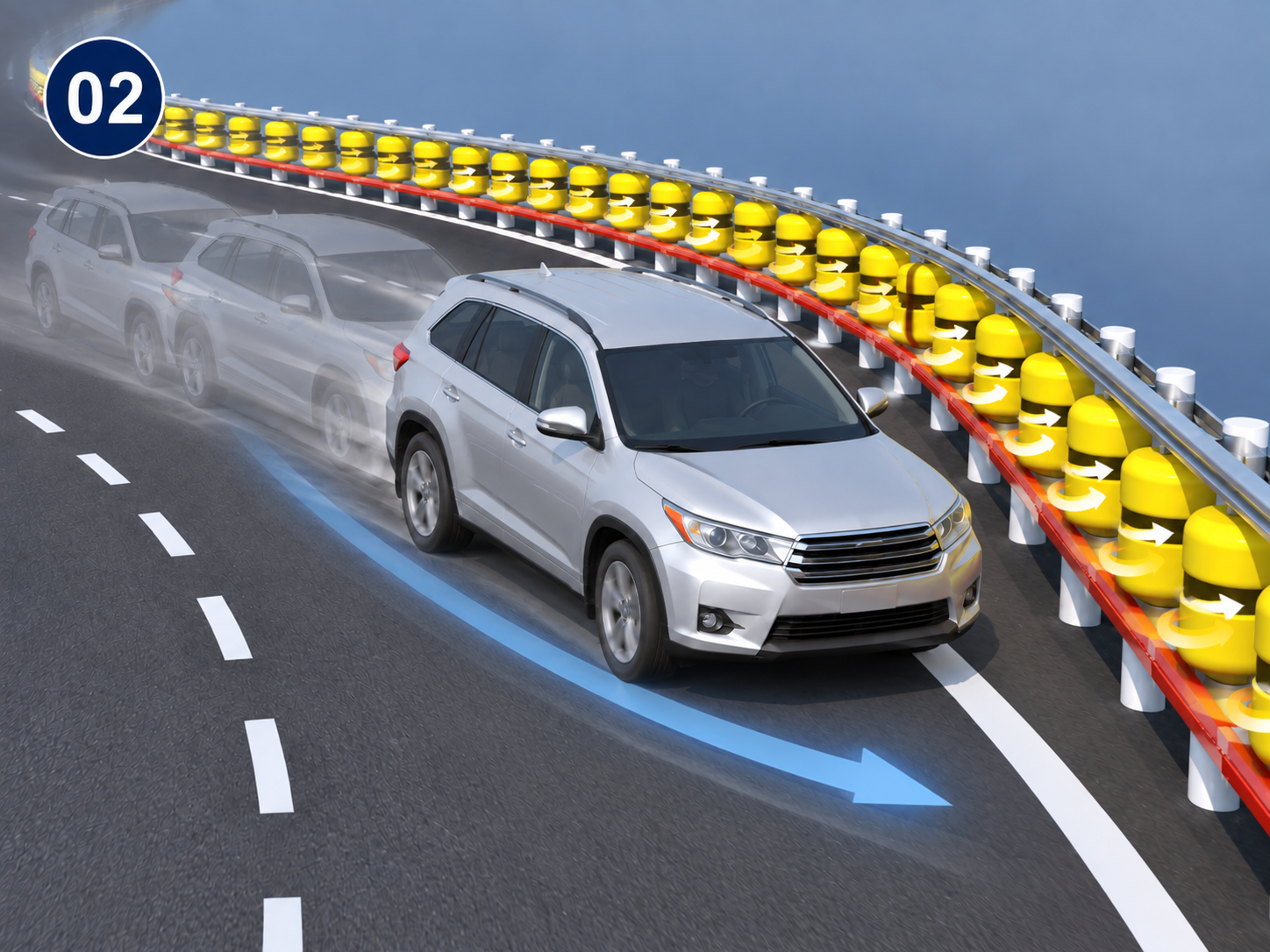

03. Vehículo redirigido manteniendo el mismo sentido de circulación
03Redirección
01

Transformación de energía

El sistema transforma la energía cinética del impacto en energía rotacional mediante el movimiento de los rodillos, reduciendo significativamente la fuerza transmitida.

01. Transformación de energía
02

Absorción y disipación

Los rodillos fabricados en EVA absorben y disipan la energía del impacto de forma progresiva, evitando una transferencia brusca a los ocupantes del vehículo.

02. Absorción y disipación
03

Redirección controlada

Tras el impacto, el sistema redirige suavemente el vehículo de vuelta a la vía, evitando rebotes peligrosos o salidas de la calzada.

03. Redirección controlada

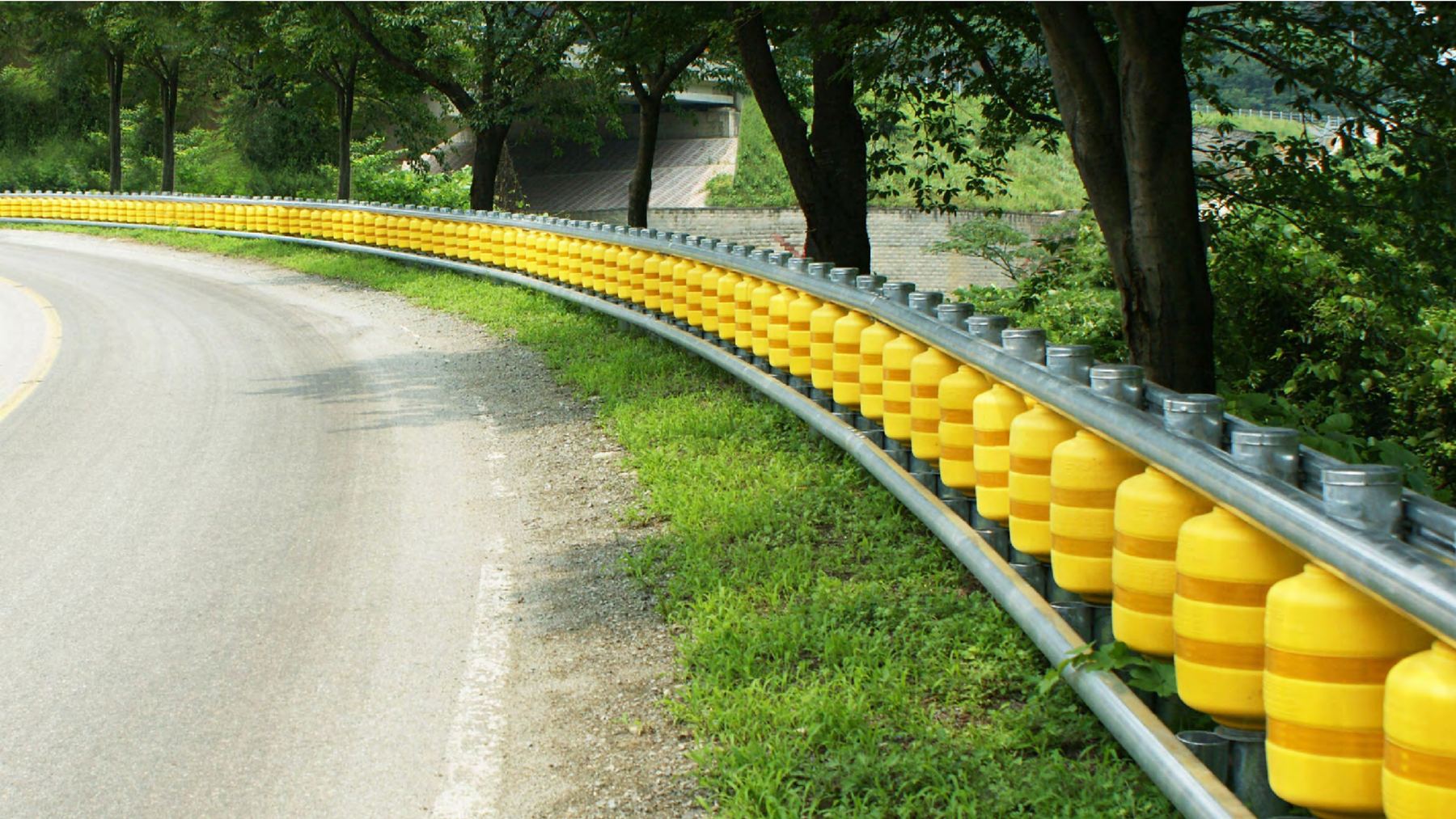

Barrera Metálica con Rodillos instalada en una vía curva
¿POR QUÉ ESTE SISTEMA?

Ventajas técnicas
y de diseño

La Barrera Metálica con Rodillos combina diseño modular, versatilidad de aplicación y alta visibilidad para responder a diferentes condiciones de infraestructura vial.

Vista en despiece de los componentes de la Barrera Metálica con Rodillos

Diseño modular

Componentes reemplazables que facilitan el mantenimiento y reducen costos operativos.

Barrera Metálica con Rodillos instalada en una curva con condiciones invernales

Versátil

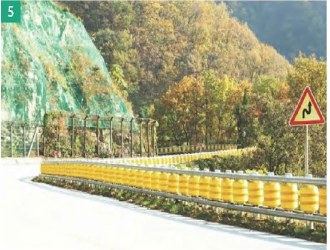

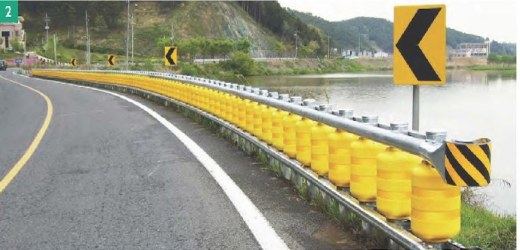

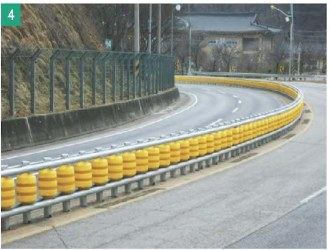

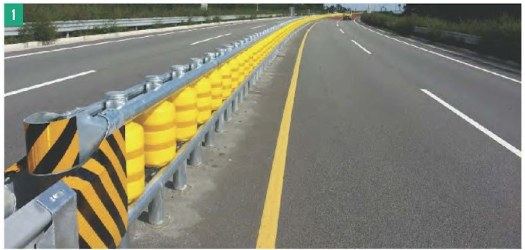

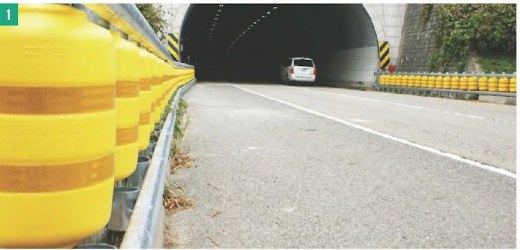

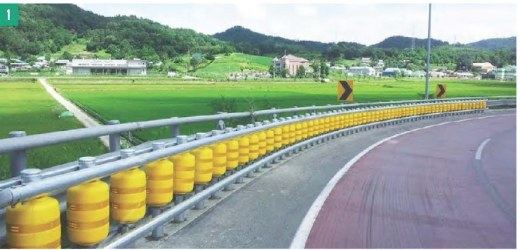

Puede utilizarse en curvas peligrosas, rampas de entrada y salida con radios de curvatura pronunciados, tableros de puentes y entradas de túneles, así como para proteger instalaciones situadas junto a la carretera que presenten riesgos potenciales.

Bandas reflectantes de alta visibilidad en la Barrera Metálica con Rodillos durante la noche

Alta visibilidad

Los rodillos EVA cuentan con bandas de lámina reflectante de alta visibilidad 3M que proporcionan una advertencia reflectante segura para los conductores durante la noche.

◷ Vida útil prolongada⌁ Bajo mantenimiento✓ Componentes de alta durabilidad

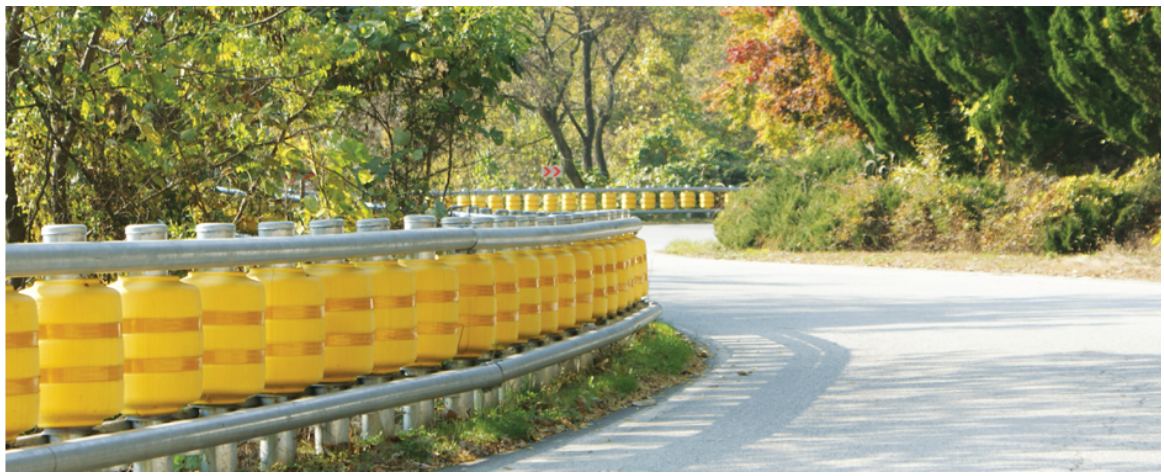

Proyecto real con Barrera Metálica con Rodillos
CERTIFICACIONES Y RESPALDO

Desempeño
documentado

El sistema cuenta con documentación técnica, ensayos de impacto y referencias internacionales que permiten evaluar su comportamiento bajo diferentes marcos de ensayo.

RESPALDO INTERNACIONAL

Ensayos, conformidad y documentación

El respaldo internacional incluye diferentes tipos de documentos: normas de ensayo, reportes de impacto, certificados de conformidad y cartas de elegibilidad.

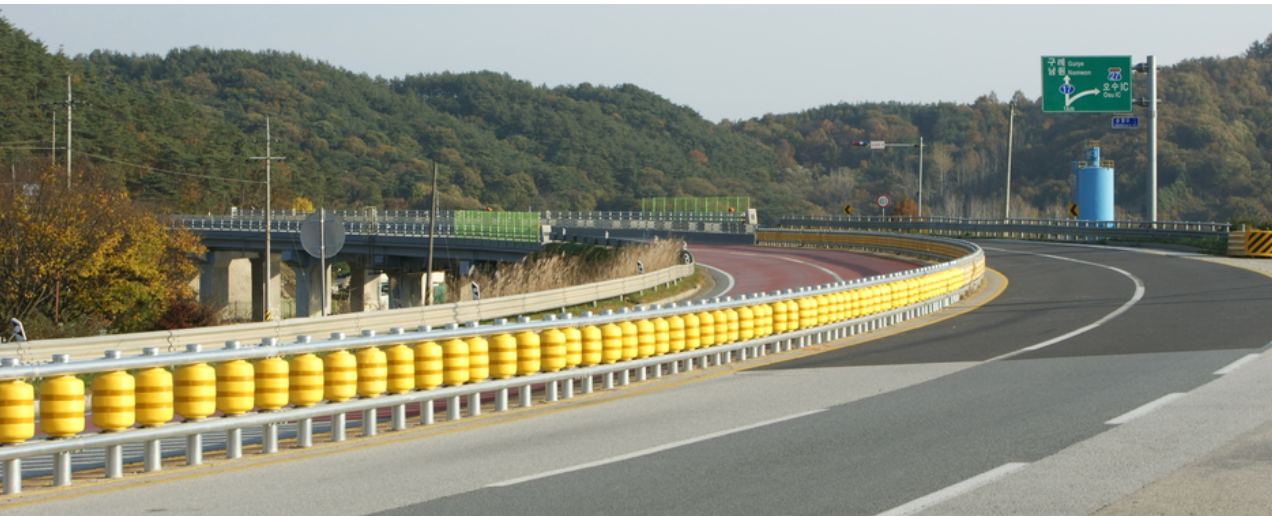

Proyecto real con Barrera Metálica con Rodillos en una vía de alta velocidad
CRITERIOS TÉCNICOS DE DESEMPEÑO

Criterios técnicos
de desempeño

La selección de un sistema de contención vehicular debe evaluar la severidad del impacto, la deflexión, la anchura de trabajo, la intrusión y la capacidad de redireccionamiento.

NOTAS TÉCNICAS CLAVE

Capacidad que tiene un sistema para retener y absorber una cantidad determinada de energía cinética transversal durante el choque de un vehículo fuera de control, evitando que este atraviese la barrera o se vuelque. Se determina mediante pruebas de impacto a escala real y se clasifica en rangos, desde nivel Normal NC1 hasta Muy Alto NC4, que corresponden a clases como N2, H1–H4 o L1–L4 en la norma europea EN 1317, o TL-2 a TL-5 en la norma estadounidense MASH.

Indicador numérico que mide la magnitud del impacto y las desaceleraciones o fuerzas «G» transmitidas al habitáculo del vehículo durante la colisión. Cuantifica el nivel de riesgo de sufrir lesiones para los ocupantes.

El máximo desplazamiento lateral dinámico que sufre la cara frontal del sistema, la más próxima al tráfico, durante el impacto directo del vehículo. Es el parámetro clave para clasificar la barrera según su rigidez —flexible, semirrígida o rígida— y permite determinar si la cara de la barrera se deformará afectando el espacio posterior.

Distancia transversal medida entre la cara frontal de la barrera antes del choque y la posición lateral más alejada que alcanza cualquier parte esencial del sistema o del vehículo durante la deformación del impacto. Representa el espacio lateral total que requiere la barrera para funcionar adecuadamente y fija la distancia mínima a la que debe colocarse respecto a un obstáculo.

Aplica principalmente al impacto de vehículos pesados —buses o camiones— y corresponde al máximo desplazamiento lateral dinámico de la parte superior o carrocería del vehículo por encima de la cara frontal de la barrera sin deformar, debido al cabeceo o inclinación lateral durante el choque.

Capacidad del sistema de contención para corregir la trayectoria del vehículo errante tras la colisión, encauzándolo de manera controlada y paralela al flujo vial.

COMPARATIVA TÉCNICA

ParámetroBarrera Metálica
con Rodillos
Defensas
Convencionales
Nivel de contenciónH1, H2, H3 / TL-3
hasta 13 toneladas
N2, H1 / TL-2 o TL-3
ASI≤ 1.31.4 – 1.9
Deflexión dinámica0.27 – 0.38 m0.60 – 1.20 m
Anchura de trabajo0.54 – 0.68 m0.8 – 1.5 m
Intrusión0.77 – 0.81 m1.0 – 1.4 m
RedireccionamientoAltaMedia

COMPARACIÓN GRÁFICA DE DESEMPEÑO

Nivel de contenciónASIDeflexión dinámicaAnchura de trabajoIntrusiónRedireccionamiento
Barrera Metálica con RodillosDefensas Convencionales

EN RESUMEN

No es solo
el nivel de
contención.
Es el conjunto
de factores.

La Barrera Metálica con Rodillos presenta un comportamiento diferenciado en múltiples variables técnicas, que deben evaluarse de forma conjunta para la selección del sistema de contención.

i

Aunque dos o más sistemas compartan una misma clasificación de Nivel de Contención (NC), esto no implica que tengan un comportamiento equivalente frente a todos los escenarios de impacto. La homologación bajo un mismo NC —como H1 o H2 en la norma EN 1317 o TL-3 bajo MASH— solo asegura que el sistema cumple con unos criterios mínimos ante ciertos tipos de vehículos y velocidades, pero no contempla diferencias críticas como el ancho de trabajo, la deflexión dinámica o el índice de severidad del impacto (ASI).

Desempeño documentado
H1 / H2 / H3Nivel de contención
ASI ≤ 1.3Severidad registrada
0,27 – 0,38 mDeflexión dinámica
0,54 – 0,68 mAnchura de trabajo
0,77 – 0,81 mIntrusión del vehículo
AltaRedireccionamiento
Condiciones de ensayo documentadas105.8 km/h · velocidad indicada15°–25° · ángulo de impacto

Colombia

Un marco técnico que también ha evolucionado

Las barreras metálicas con rodillos fueron reguladas inicialmente mediante el Artículo 732-22. En 2026, su tratamiento técnico fue integrado en el Artículo 730-22, correspondiente a las barreras semirrígidas y flexibles.

En la página Colombia explicamos esta evolución, los criterios de selección de los sistemas de contención y la documentación técnica que debe considerarse para evaluar su aplicación en un proyecto.

Ver marco técnico en Colombia →
PRESENCIA INTERNACIONAL

Presencia Internacional

La Barrera Metálica con Rodillos cuenta con presencia internacional en distintos entornos viales, con implementaciones reportadas en seis continentes.

6continentes
25países y territorios
Proyectosinstalados en entornos reales

Proyectos en 6 continentes

PRESENCIA INTERNACIONAL

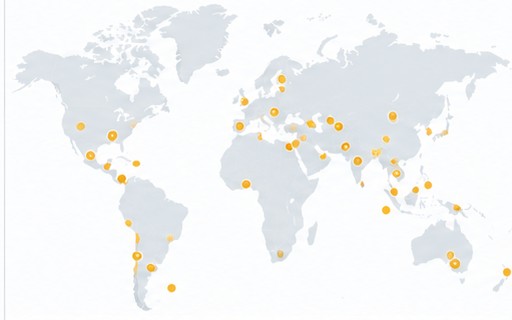

Mapa mundial con presencia de proyectos en seis continentes

Países y territorios donde se ha implementado

• Corea• Indonesia• Tailandia• Malasia• Mongolia• Ghana• Rumania• Filipinas• Taiwán• Kazajistán• Pakistán• Irán• Turquía• Estados Unidos• Chile• México• Puerto Rico• Curazao• Australia• Trinidad y Tobago• Arabia Saudita• China• India• Sudáfrica• Singapur
Contacto

Hablemos de
su proyecto vial

Cada proyecto tiene condiciones distintas. Podemos revisar la información general del tramo y orientar una primera evaluación técnica sobre la aplicación de la tecnología.

Solicitar cotización técnica →Agendar una reunión
En 2025, 8.697 personas murieron en siniestros viales en Colombia.

Un 5,15 % más que en 2024.

El reto es llevar soluciones técnicamente adecuadas a los tramos donde realmente pueden contribuir a reducir las consecuencias de un siniestro.
